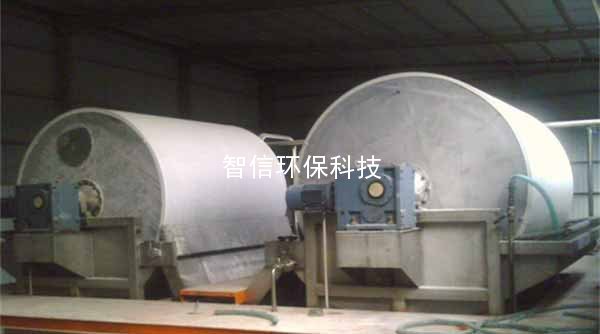

淀粉真空转鼓过滤机
发布时间：2016/10/28 点击量：
1.概述
淀粉真空转鼓过滤机是我公司在消化吸收国外同类产品的基础上，结合国内用户的实际使用情况，在我公司生产的系列过滤机基础上设计开发的新一代过滤机。该产品结构先进，运转平稳，安装维修方便，耗能低，是一种先进实用的过滤设备。
1.1 本设备主要适用于薯类淀粉的过滤脱水及玉米变性淀粉的过滤脱水，对局部结构稍作改变，也可应用于化工、医药、矿山等行业的洗涤和固液分离。
1.2 该过滤机按主传动电机的位置分为Z型（左手机），Y型（右手机）两种。人站在卸料刮刀侧，面向该设备，主传动电机在左侧，则为左手机；在右侧，则为右手机。
2. 结构特征与工作原理
2.1产品的主要结构：
淀粉过滤机主要由传动装置、槽体、转鼓、搅拌、分配阀、刮刀等部分构成。
2.2 各部分结构、作用及工作原理：
2.2.1传动装置：选用生产名牌减速机的企业作为合作伙伴，针对该过滤机的使用特点开发而成的轴装式齿轮减速机，轮齿表面经淬硬处理磨削加工，传动平稳，噪音低于国家标准。
2.2.2槽体：根据转鼓直径的大小，转鼓的10%－20％浸没于槽体液面中，该槽体除了盛装浆料外，它还是整个设备的支承，本机所有零部件重量全部落在槽体上。槽体的材质采用不锈钢制作。 2.2.3转鼓： 该机转鼓采用焊接结构。筒皮由不锈钢卷制而成，其外面加工成波纹沟槽，起到滤板的支撑作用。筒皮与中心轴用吸滤管连接，中心轴为不锈钢管加工而成，与分配头直联，滤液经排液管、中心轴直接进入分配头。该结构简单、合理先进，滤液排出畅通。
2.2.4搅拌装置： 该机搅拌装置采用曲柄偏心轮机构，由减速机通过偏心轮驱动耙子往复运动来实现。该搅拌装置采用耙式结构，运行阻力小，摆动平稳，避免了浆料中固形物的沉淀。该装置用不锈钢材质制作。
2.2.5机械刮刀 机械刮刀的刮刀体是用不锈钢制成，刮刀体的上沿，用螺钉紧固着多块高硬度合金刀片，刀片的后角（刀片与鼓面切线夹角）不小于11度，保证刮刀片工作时有锋利的切削刃，避免把预涂淀粉层的微孔抹死。刮刀体上切削刃距鼓面的距离可以调节，松开刮刀体两端支撑座上部定位螺栓，转动手柄，测量刮刀上刃至鼓面的距离，符合要求后，将支撑座上定位螺栓旋紧，防止刮刀松动。出厂时已调至5~8毫米，用户可根据需要调节。调节时松开刮刀体两端支撑座端面限位螺钉，调节定位块，测量刮刀上刃至鼓面的距离，达到需要距离，再将限位螺钉定住。 注：刀刃距鼓面的距离不要太小，否则，刀刃容易损坏滤布。
2.3设备结构与性能特点：
2.3.1采用预涂技术
该过滤机的特点之一是采用了预涂技术。预涂技术的应用，使过滤网变为过滤网和淀粉预涂层，由于预挂层是由淀粉颗粒构成，淀粉颗粒的粒度在15-100um之间，因而构成无数的微孔与网孔较稀的滤网一起共同完成过滤介质的工作，在较高真空作用下，可以得到较好的过滤效果。
2.3.2下料干度大 该设备在运行过程中刮刀只刮去滤饼的外表面部分，在较高真空作用下，外表皮的滤饼水分远低于内层的水分， 利用转鼓自身形成的波纹滤板，提高了过滤效率,所以刮下的物料干度一般可达到60％以上。
